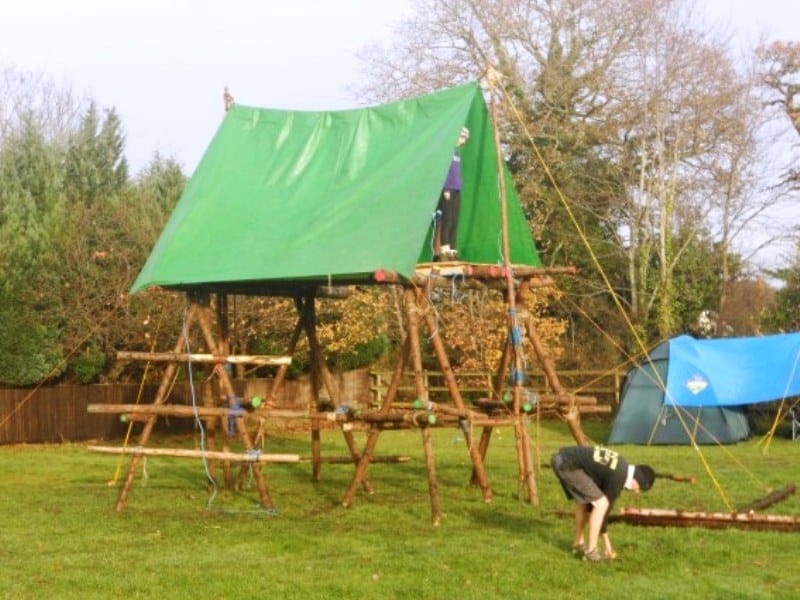

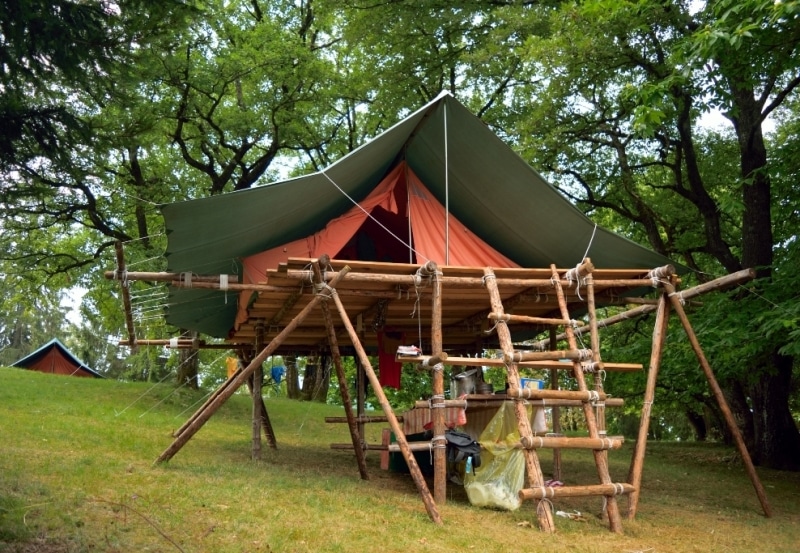

Πλατφόρμα με 4 τρίποδα (υπερυψωμένο αντίσκηνο)

Μία πραγματικά μεγάλη κατασκευή για την κατασκηνωση μας είναι η πλατφόρμα για υπερυψωμένο αντίσκηνο. Πρόκειται για μία βαρέως τύπου κατασκευή, η οποία πρέπει να είναι απόλυτα ανθεκτική και ασφαλής. Υπάρχουν μερικοί τρόποι για τη δομή στήριξης. Στο παρόν σχέδιο, η πλατφόρμα στηρίζεται σε 4 τρίποδα και έχει διαστάσεις περίπου 3 m x 3 m.

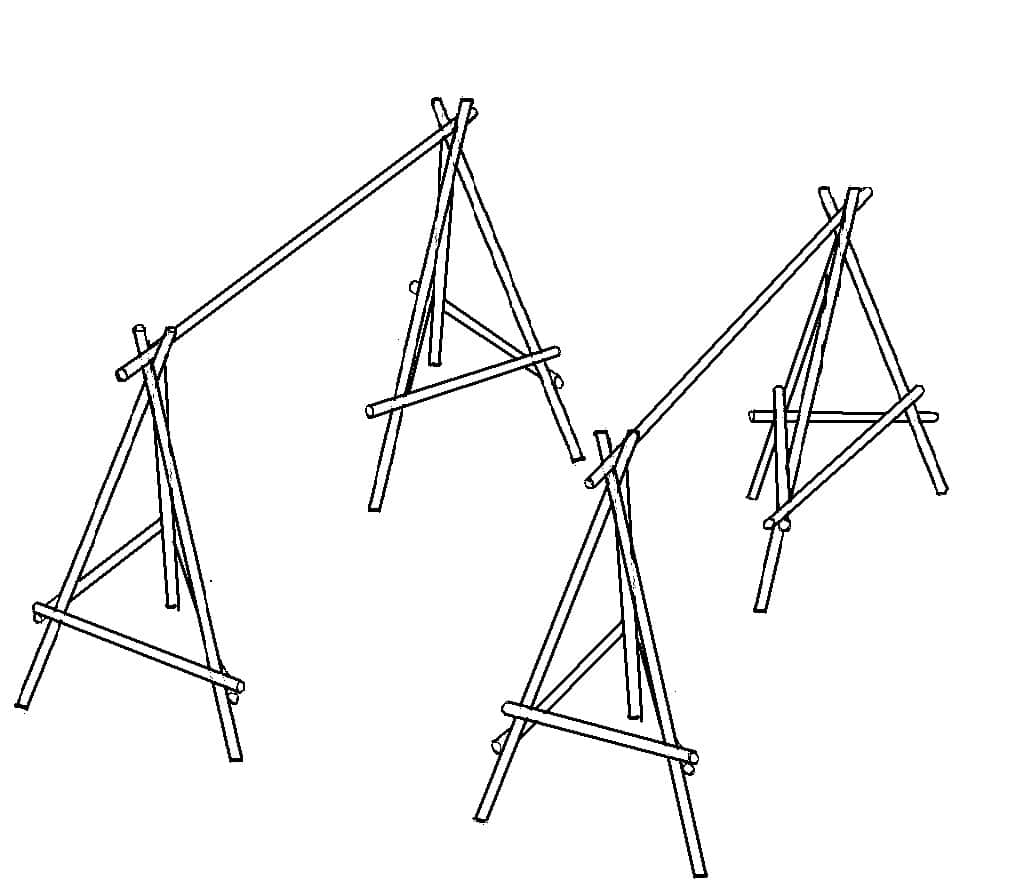

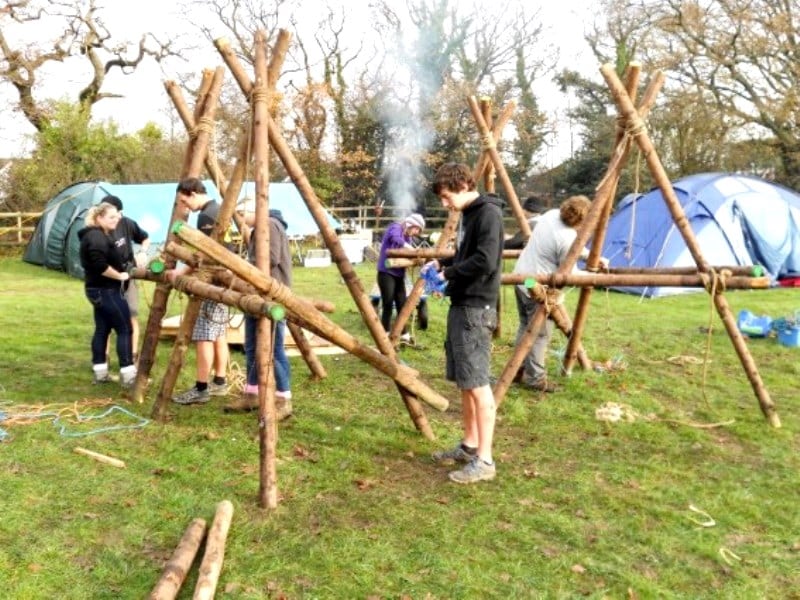

Βήμα 1. Κατασκευάζουμε τα 4 τρίποδα. Για κάθε τρίποδο χρησιμοποιούμε 3 ξύλα x 3 m για τα σκέλη και 3 ξύλα m 1,5 m για τα οριζόντια. Μετράμε ώστε οι διαστάσεις των 4 τρίπόδων να είναι πανομοιότυπες. Στις κορυφές τους, στηρίζουμε και δένουμε  1 γερό ξύλο x 3 m ανά 2 τρίποδα για δοκάρι. Ρυθμίζουμε έτσι ώστε το δοκάρι να είναι οριζόντιο και ακριβώς στο ίδιο ύψος και στις 2 μεριές (βλ. σχήμα).

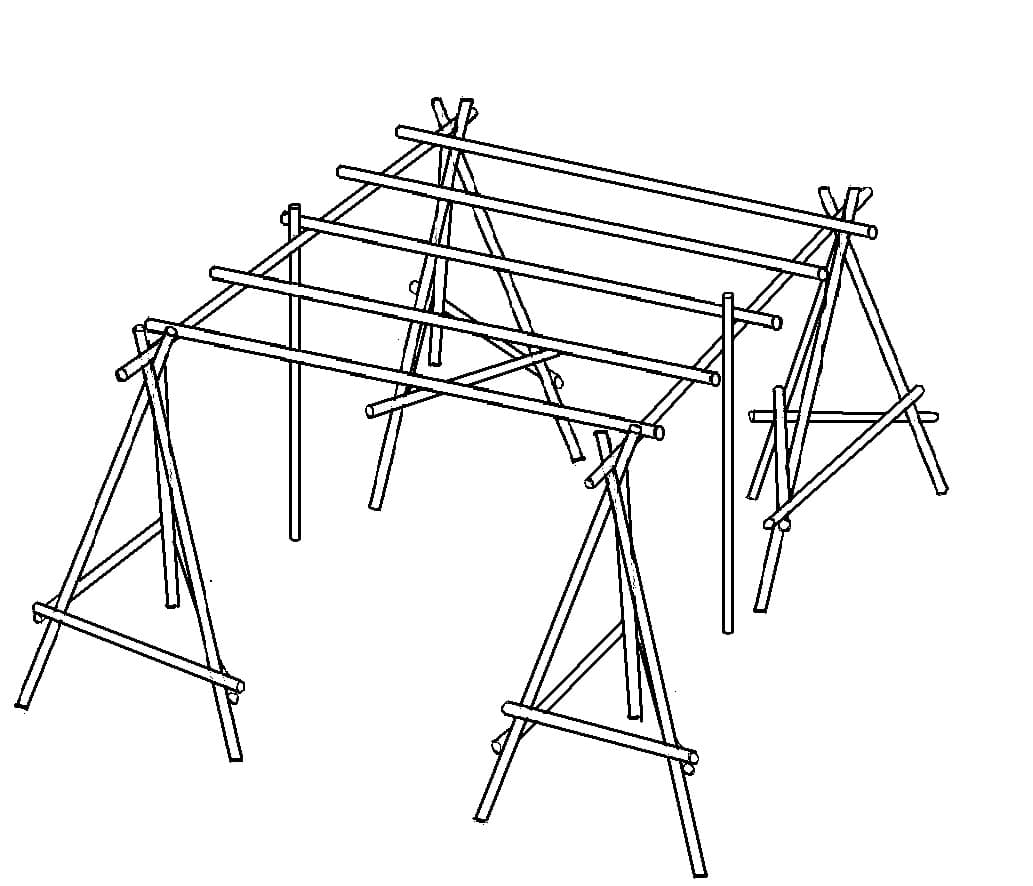

Βήμα 2. Τοποθετούμε τα 4 τρίποδα στις τελικές τους θέσεις, με τρόπο ώστε τα 2 δοκάρια να έχουν μεταξύ τους απόσταση 2,5 m. Πάνω στα 2 δοκάρια τοποθετούμε (περίπου ανά 0,60 m) και δένουμε κάθετα ξύλα x 3 m, δημιουργώντας τη βάση της πλατφόρμας. Στη μέση κάθε δοκαριού, τοποθετούμε 1 ξύλο x 3 m για κατακόρυφη κολώνα στήριξης (βλ. σχήμα). Σταθεροποιούμε τη βάση της κολώνας με λάκο 0,20 m.

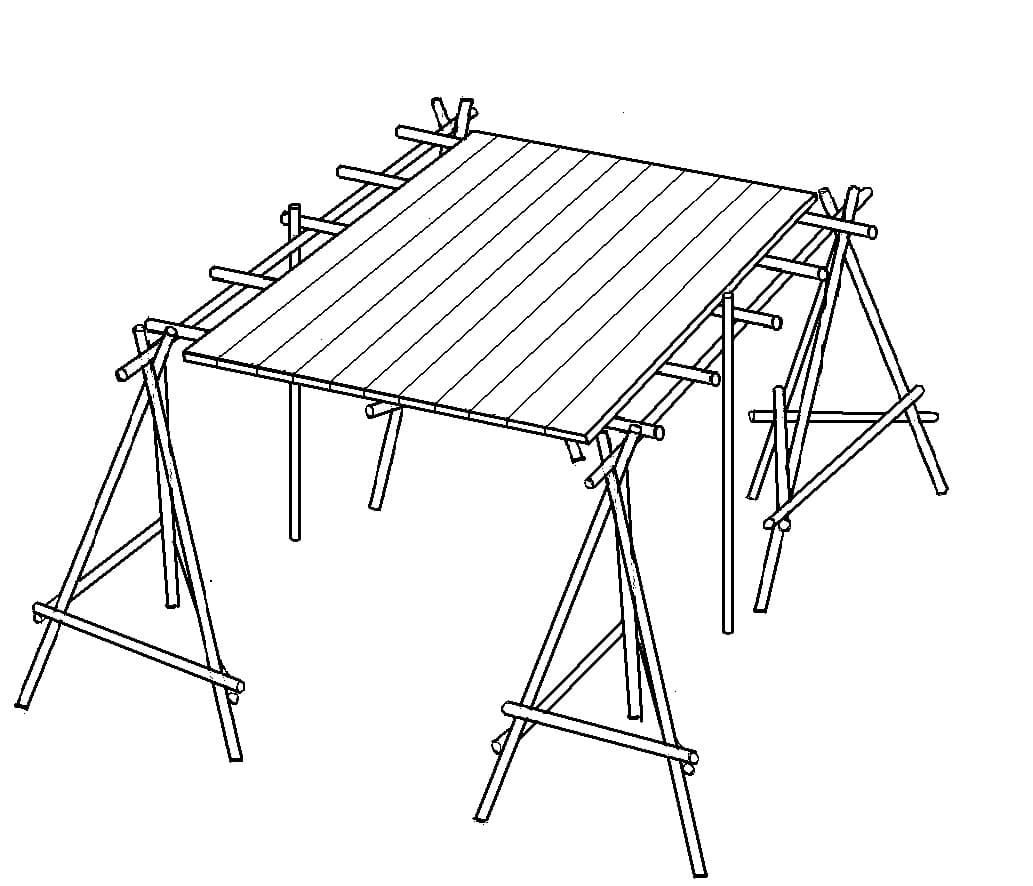

Βήμα 3. Τοποθετούμε το δάπεδο, δένοντας μαδέρια ή γερές σανίδες x 3 m, πάνω στη βάση της πλατφόρμας (βλ. σχήμα).

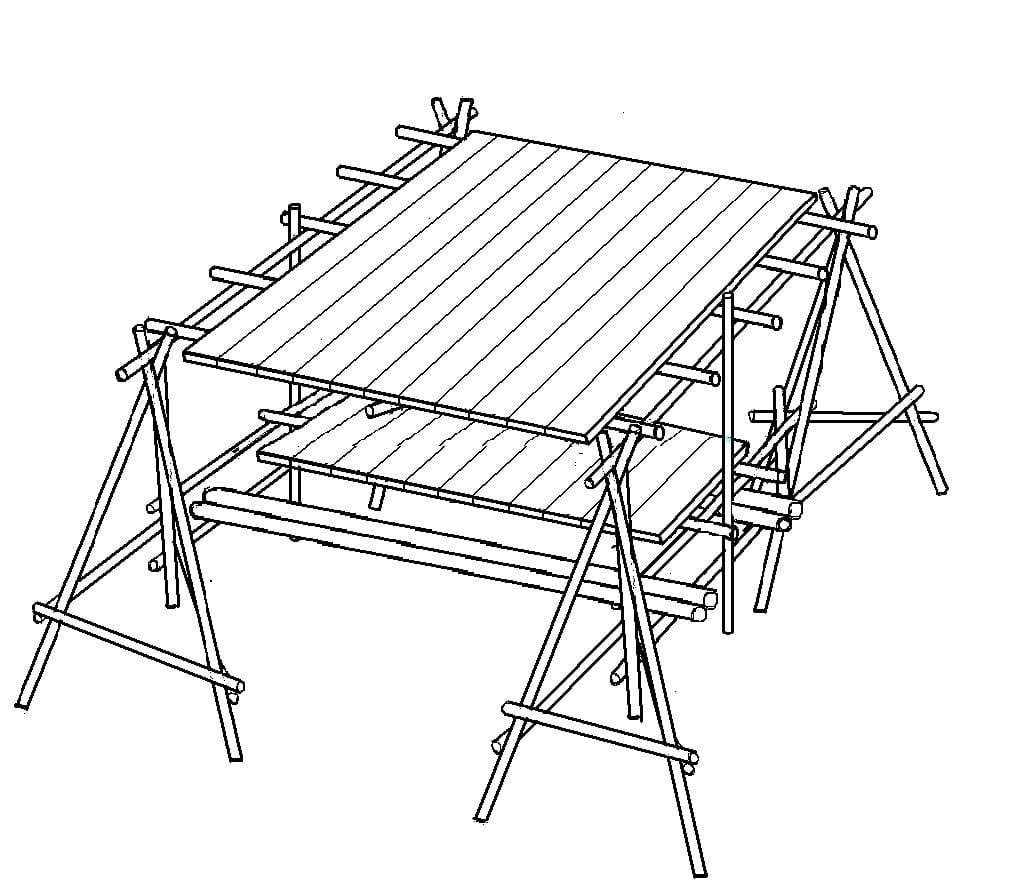

Βήμα 4. Εκμεταλλευόμαστε τον χώρο κάτω από την πλατφόρμα, κατασκευάζοντας τραπεζαρία, καθιστικό ή όποιον άλλο λειτουργικό χώρο αποφασίσουν οι υποψήφιοι διαμένοντες (βλ. σχήμα).

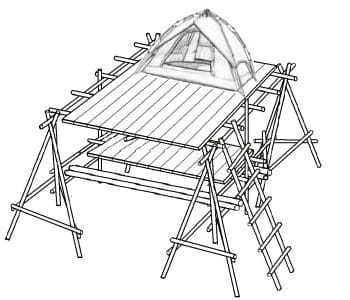

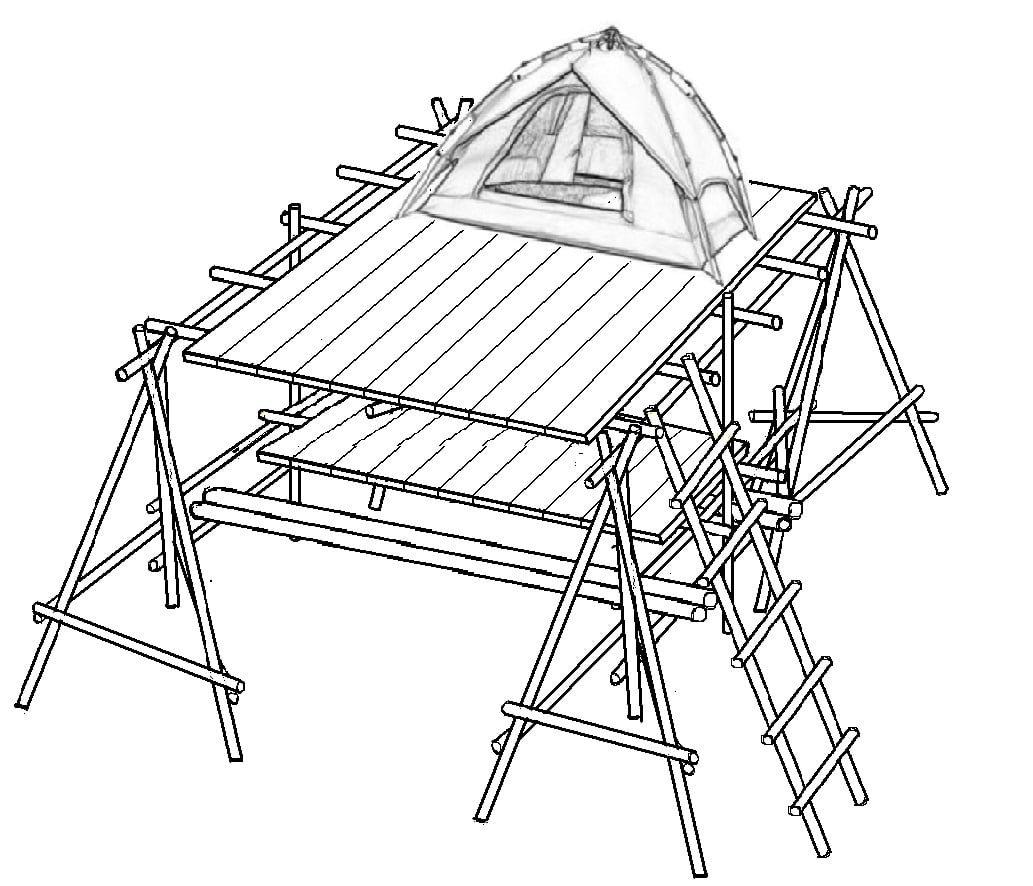

Βήμα 4. Κατασκευάζουμε και τοποθετούμε τη σκάλα (σκαλιά ανά 0,50 m), φυσικά στήνουμε το αντίσκηνο (βλ. σχέδιο) και καλή μας διαμονή !!!

ΥΛΙΚΑ

α) 4 Τρίποδα

• 12 ξύλα x 3 m
• 12 ξύλα x 1,5 m

β) 2 Δοκάρια – 2 Κολώνες – Βάση και δάπεδο πλατφόρμας

• 9 ξύλα x 3 m
• Μαδέρια ή σανίδες x 3 m για να καλύψουν το άνοιγμα μεταξύ των δοκαριών (περίπου 2,5 m)

γ) Σκάλα

• 2 ξύλα x 3 m
• 5 ξύλα x 0,5 m

Δεν συμπεριλαμβάνονται υλικά για εκμετάλλευση του κάτω χώρου (π.χ. τραπεζαρία, καθιστικό κ.α.)

ΓΝΩΣΕΙΣ

Σταυροειδής σύνδεση, σύνδεση τριπόδου
