Η Γέφυρα του Μπρούκλιν

Μία από τις πιο διάσημες κρεμαστές γέφυρες είναι η γέφυρα του Μπρούκλιν στις ΗΠΑ. Η εντυπωσιακή αυτή γέφυρα έδωσε το όνομα της σε μία παρόμοιας μορφής μεγάλη κατασκευή.

Στη θέση των 2 τεράστιων πέτρινων πυλώνων, 2 ψηλά πλαίσια γεφυροποιίας στηρίζουν ψηλά 2 σχοινιά που θα είναι οι κουπαστές της γέφυρας (από αυτές θα κρατιόμαστε καθώς θα περνούμε τη γέφυρα) και κάτω το δάπεδο τύπου «ανεμόσκαλας», στο οποίο θα πατάμε. Οι κουπαστές δένονται εναλλάξ με το δάπεδο για να κρατιούνται κοντά παρά το βάρος μας. Τα πλαίσια αγκυρώνονται με σχοινιά και εντατήρες. Τα υπόλοιπα τα κάνουν οι τάσεις των σχοινιών.

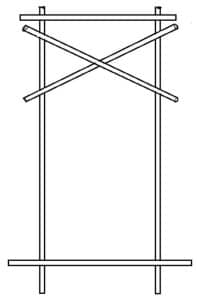

Βήμα 1. Ξεκινάμε με την κατασκευή των 2 πλαισίων γεφυροποιίας. Για κάθε πλαίσιο χρειάζονται 2 κάθετα x 3 m, 2 οριζόντια x 2 m και 2 διαγώνια x 2 m.

Βήμα 2. Συνεχίζουμε με την κατασκευή του δαπέδου τύπου ανεμόσκαλας. Χρειαζόμαστε 2 γερά σχοινιά και κάθετα ξύλα x 1 m για να πατάμε. Τα δεσίματα γίνονται με στραγγάλες ανά 0,50 m.

Βήμα 3. Sηκώνουμε όρθια τα 2 πλαίσια. Στο πάνω οριζόντιο ξύλο κάθε πλαισίου, δένουμε με ψαλιδιές τα 2 σχοινιά για τις κουπαστές. Δένουμε επίσης με ψαλιδιές στο κάτω οριζόντιο ξύλο κάθε πλαισίου τα 2 σχοινιά του δαπέδου τύπο ανεμόσκαλας. Οι κουπαστές και το δάπεδο πρέπει να είναι ισομήκη. Αγκυρώνουμε τα 2 πλαίσια, με 4 σχοινιά, 2 δεξιά και 2 αριστερά, από τα κάθετα ξύλα κάθε πλαισίου. Ρυθμίζουμε με εντατήρες έτσι ώστε οι κουπαστές και το δάπεδο να είναι τεντωμένα καλά και οριζόντια.

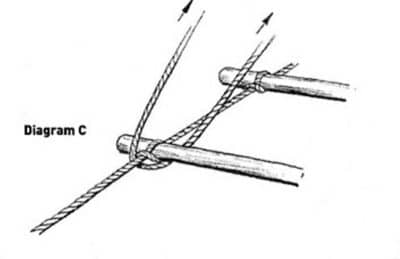

Βήμα 4. Ξεκινάμε τα εναλλάξ δεσίματα κουπαστής και δαπέδου, από το 1 από τα 2 πλαίσια. Για την εργασία αυτή θα χρησιμοποιήσουμε 2 σχοινιά x 40 m. Δένουμε τη 1 άκρη κάθε σχοινιού με ψαλιδιά στο πλαίσιο από το οποίο θα ξεκινήσουμε, 1 σχοινί στο δεξί μέρος και 1 στο αριστερό. Εργαζόμαστε παράλληλα και κάνουμε εναλλάξ περάσματα τύπου ζικ – ζακ, πάνω και κάτω, τραβώντας και φέρνοντας κοντά τα σχοινιά των κουπαστών με τα σχοινιά του δαπέδου. Στο δάπεδο το σχοινί πρέπει να περνάει γύρω από το ξύλο (βλ. σχήμα). Παίρνουμε συνεχώς τα μπόσικα. Καθώς προχωρούμε, οι τάσεις των σχοινιών ανεβάζουν το δάπεδο και κατεβάζουν τις κουπαστές, σχηματίζοντας 2 αντεστραμμένες καμπύλες. Στη μέση της γέφυρας η απόσταση μεταξύ δαπέδου και κουπαστής πρέπει να είναι 1 m. Αν προκύψει μικρότερη, δίνουμε λίγο μπόσικο και τραβάμε περισσότερο τους εντατήρες στις αγκυρώσεις των πλαισίων, για να τεντωθούν τα σχοινιά.

Βήμα 5. Αγκυρώνουμε οριστικά την κατασκευή, ρυθμίζοντας τους εντατήρες δεξιά και αριστερά σε κάθε πλαίσιο, έτσι ώστε η γέφυρα να είναι καλά τεντωμένη. Σταθεροποιούμε και είμαστε έτοιμοι να περάσουμε τη γέφυρα του Μπρούκλιν.

ΥΛΙΚΑ

α) Πλαίσια γεφυροποιίας
