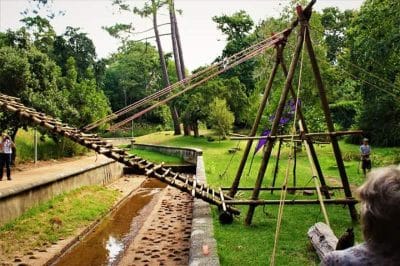

Ανυψούμενη γέφυρα (Draw Bridge)

Άλλη μία πραγματικά μεγάλη κατασκευή. Η ομάδα θα χρειαστεί να δουλέψει με υπομονή και επιμέλεια, αλλά το αποτέλεσμα θα αποζημιώσει τα μέλη της. Η βασική δομή αποτελείται από 2 τρίποδα, το σύστημα ανύψωσης και το διάδρομο. Το σύστημα ανύψωσης βασίζεται σε 2 τροχαλίες. Στο σχέδιο, η Draw Bridge μπορεί να γεφυρώσει ένα ρέμα ή ρυάκι πλάτους 3 m.

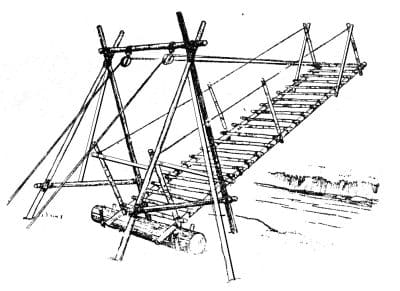

Βήμα 1. Κατασκευάζουμε 2 πανομοιότυπα τρίποδα. Για κάθε τρίποδο, χρησιμοποιούμε 3 ξύλα x 3,5 m για τα σκελη και 1 ξύλο x 2 m, οριζόντιο στα 2 εσωτερικά σκέλη, έτσι ώστε αυτά να σχηματίζουν «Α» (βλ. σχήμα). Δένουμε τα 2 σκέλη του «Α», αφήνοντας περίπου 0,70 m σε κάθε σκέλος πάνω από την σύνδεση. Από την κορυφή κάθε τριπόδου δένουμε 2 σχοινιά x 10 m τα οποία θα χρησμοποιήσουμε για αγκύρωση (βλ. παρακάτω).

Βήμα 2. Σηκώνουμε τα 2 τρίποδα και τα τοποθετούμε, έτσι ώστε τα 2 «Α» να είναι το ένα απέναντι από το άλλο και σε κατακόρυφη θέση. Το τρίτο σκέλος έχει κλίση προς τα έξω. Πάνω στις κορυφές των 2 «Α» δένουμε 1 γερό οριζόντιο ξύλο x 2,5 m, από το οποίο προηγουμένως έχουμε κρεμάσει τις 2 τροχαλίες (προσοχή στην ασφάλεια) και έχουμε περάσει τα σχοινιά τους (βλ. σχήμα). Το ξύλο αυτό θα σηκώσει όλο το βάρος του διαδρόμου. Σταθεροποιούμε τα σκέλη των τριπόδων στο έδαφος, με λάκους 0,20 m. Αγκυρώνουμε κάθε τρίποδο με τα 2 σχοινιά x 10 m, τα οποία έχουμε ήδη δέσει γι αυτό το σκοπό.

Βήμα 3. Ανάμεσα στα 2 τρίποδα, ακριβώς κάτω από τις τροχαλίες, τοποθετούμε 1 κορμό x 1,50 m, ο οποίος θα λειτουργήσει ως άξονας και κατά την ανύψωση θα δεχτεί ισχυρές δυνάμεις. Σταθεροποιούμε τον κορμό με 4 μεγάλους πασάλους μπροστά και πίσω (βλ. σχήμα).

Βήμα 4. Κατασκευάζουμε τον διάδρομο. Χρησιμοποιούμε 2 γερά ξύλα x 4 m για δοκούς και σανίδες ή ξύλα x 1,20 m (3 ανά 1 m) κάθετα στις δοκούς για το δάπεδο. Δεξιά και αριστερά, τοποθετούμε από 3 κατακόρυφα ξύλα x 1,20 m για κάγκελα συν 2 x 1,50 διαγώνια στα 2 ακριανά και σχοινί για κουπαστή.

Βήμα 5. Τοποθετούμε τον διάδρομο στη θέση του, έτσι ώστε το πίσω μέρος να σταματά πάνω στον κορμό, κοντράροντας με το κάτω μέρος του κάγκελου. Στην απέναντι μεριά, οι δοκοί πρέπει να επικάθονται σε σταθερή επιφάνεια και ο διάδρομος πρέπει να είναι οριζόντιος. Αν χρειαστεί, τοποθετούμε και εκεί έναν κορμό. Δένουμε τα σχοινιά των 2 τροχαλιών στο μπροστινό μέρος των δοκών. Από την άλλη μεριά, πίσω από τα τρίποδα, έχουμε φροντίσει να υπάρχει ένα σταθερό σημείο στο οποίο θα ασφαλίζουμε την άλλη άκρη των σχοινιών, κρατώντας τη γέφυρα στη θέση ανύψωσης. Αυτό μπορεί να είναι π.χ. ένα δέντρο ή ένα σύστημα αγκύρωσης με πασάλους. Είμαστε έτοιμοι. Τραβάμε τα σχοινιά και η γέφυρα ανυψώνεται.
