Καταπέλτης

Τι κερδίζουμε όταν συνδυάζουμε σκαπανική, μηχανική και λίγη επιστήμη; Έναν καταπέλτη! Ας σκεφτούμε… Πώς θα σχεδιάζαμε έναν καταπέλτη; Πόσα ξύλα και πόσες συνδέσεις χρειάζονται; Πού είναι τα σημεία τριβής; Πώς ελέγχεται η βολή; Τι γίνεται με την αγκύρωση; Τι εκτοξεύουμε, πόσο μακριά και με ποια γωνία; Κάτι που φαίνεται απλό περιλαμβάνει στην πραγματικότητα αρκετή σχεδίαση και μηχανική, αν θέλουμε να λειτουργήσει με ακρίβεια, επανειλημμένα και κυρίως με ασφάλεια. Τα βασικά μέρη της κατασκευής είναι 1 τρίποδο με μακριά πίσω ξύλα, ο βραχίονας με τον άξονα, 2 τροχαλίες και τα σχοινιά με τα οποία οι χεριστές θα δώσουν τη δύναμη για την εκτόξευση.

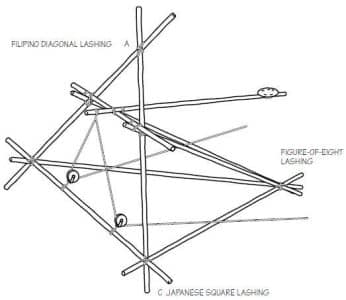

Βήμα 1. Κατασκευάζουμε το τρίποδο της βάσης. Δένουμε 3 ξύλα x 2 m για το μπροστινό τρίγωνο (βλ. σχήμα). Δένουμε 2 ξύλα x 3 m εσωτερικά στα δύο σκέλη του μπροστινού τριγώνου και 2 ξύλα x 3 m εξωτερικά, εκεί που ενώνεται το κάτω οριζόντιο ξύλο με τα σκέλη (βλ. σχήμα). Όλες οι συνδέσεις είναι σταυροειδείς. Ενώνουμε τα 4 πίσω ξύλα x 3 m με συνδέσεις.

Βήμα 2. Διαλέγουμε 1 ξύλο x 3,5 m το οποίο θα είναι ο βραχίονας ρίψης. Το παχύτερο άκρο το βάζουμε κάτω και το λεπτότερο πάνω. Στην κάτω πλευρά του βραχίονα και σε απόσταση περίπου 1 m από την άκρη του ξύλου, δένουμε ένα γερό ξύλο x 1 m, το οποίο θα είναι ο άξονας περιστροφής. Στην άλλη άκρη του βραχίονα, στερεώνουμε το δοχείο ρίψης, το οποίο μπορεί να είναι ένα κατσαρολάκι.

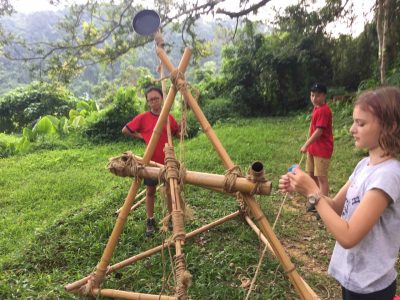

Βήμα 3. Τοποθετούμε τον άξονα του βραχίονα στις θέσεις που φαίνονται στη φωτογραφία. Δένουμε 2 τροχαλίες στο κάτω οριζόντιο ξυλο, περνάμε τα σχοινιά, δένουμε τη 1 άκρη στο άκρο του βραχίονα και φέρνουμε την άλλη στα πλάγια της βάσης. Είμαστε έτοιμοι για βολές.

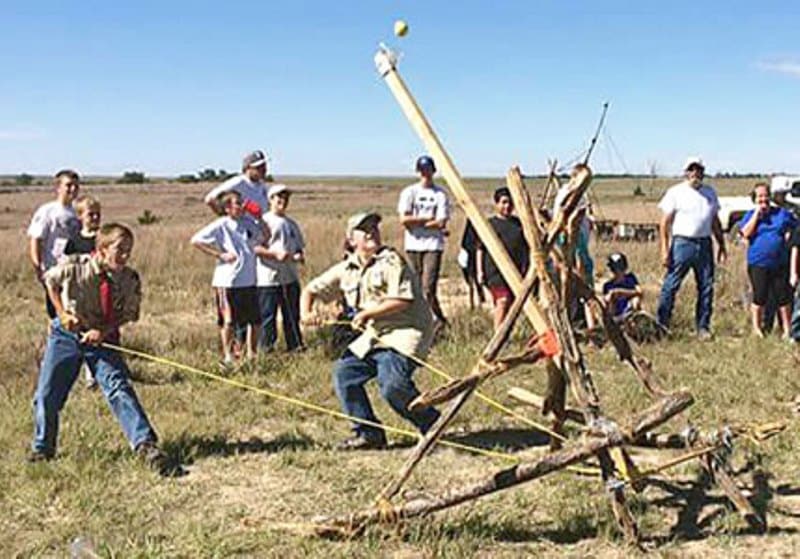

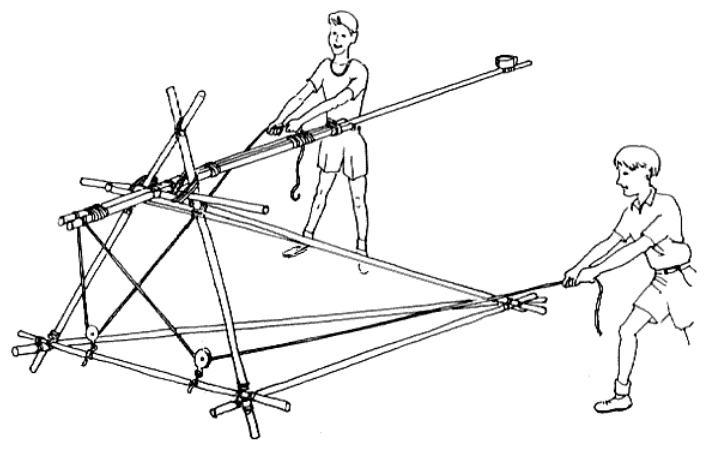

Όταν η νερόμπομπα είναι μέσα στον υποδοχέα, ο υπεύθυνος δίνει το σύνθημα και τα παιδιά τραβούν συγχρόνως τα 2 σχοινιά. Ένα άτομο ελέγχει την ασφάλεια. Το άτομο αυτό βοηθά στη ρίψη, πιέζοντας προς τα κάτω τον βραχίονα. Όταν τα παιδιά βλέπουν τη νερόμπομπα να φέυγει απολαμβάνουν το παιχνίδι. Μόλις η νερόμπομπα εκτοξευθεί, όλα τα βλέμματα θα την ακολουθήσουν. Το άτομο που ελέγχει την ασφάλεια στέκεται ακριβώς μπροστά από τον καταπέλτη και κρατά με το χέρι του το κάτω άκρο του βραχίονα.

ΥΛΙΚΑ

α) Βάση

• 3 ξύλα x 2 m
• 4 ξύλα x 3 m
• 2 τροχαλίες
• 2 σχοινιά 12 m

β) Βραχίονας

• 1 ξύλο x 3,5 m
• 1 ξύλο x 1 m για τον άξονα
• 1 κατσαρολάκι για δοχείο ρίψης

ΓΝΩΣΕΙΣ

• Σταυροειδής σύνδεση, σύνδεση τριπόδου, ψαλιδιά
